Si está leyendo esto, es probable que haya tenido que lidiar con fallas en las juntas tóricas en algún momento, tal vez un sistema hidráulico que comenzó a tener fugas de la nada, una bomba que perdió presión a mitad de un turno o un sello que falló mucho antes de su vida útil proyectada. Como alguien que ha estado en el juego de proveedores de juntas tóricas durante más de una década, he visto todo tipo de fallas imaginables y, la mayoría de las veces, no es porque la junta tórica fuera "mala", sino porque la gente se salta los pequeños pasos respaldados por la ciencia que hacen que estas piezas diminutas duren años, no meses.
Las juntas tóricas pueden parecer simples, pero son caballos de batalla en todo, desde equipos agrícolas y robots industriales hasta piezas aeroespaciales y plomería. Todo su trabajo es crear una barrera ajustada y flexible entre dos superficies de contacto, y cuando se estropean, las operaciones pueden detenerse bruscamente. Algunos clientes han acudido a mí entrando en pánico porque un lote de juntas tóricas que compraron a otra persona falló después de unas semanas, y 9 de cada 10 veces, el problema se reduce a tres grandes áreas: elegir el material adecuado para el trabajo, instalarlas correctamente y mantener el sistema que las rodea. Analicemos esto como si estuviéramos charlando mientras tomamos un café: sin jerga, solo cosas reales que funcionan.
Primero: selección de materiales. Esto no es negociable y no puedo enfatizarlo lo suficiente. He visto a chicos agarrar una junta tórica de nitrilo estándar.Anillos tóricos de caucho de nitriloporque es barato y común, sólo para romperse en un sistema con mucho calor o productos químicos. El nitrilo es excelente para usos hidráulicos generales, aceite y combustible, pero se desmorona rápidamente si se trata de temperaturas extremas (más de 250 °F aproximadamente) o fluidos fuertes como ciertos ácidos o solventes.

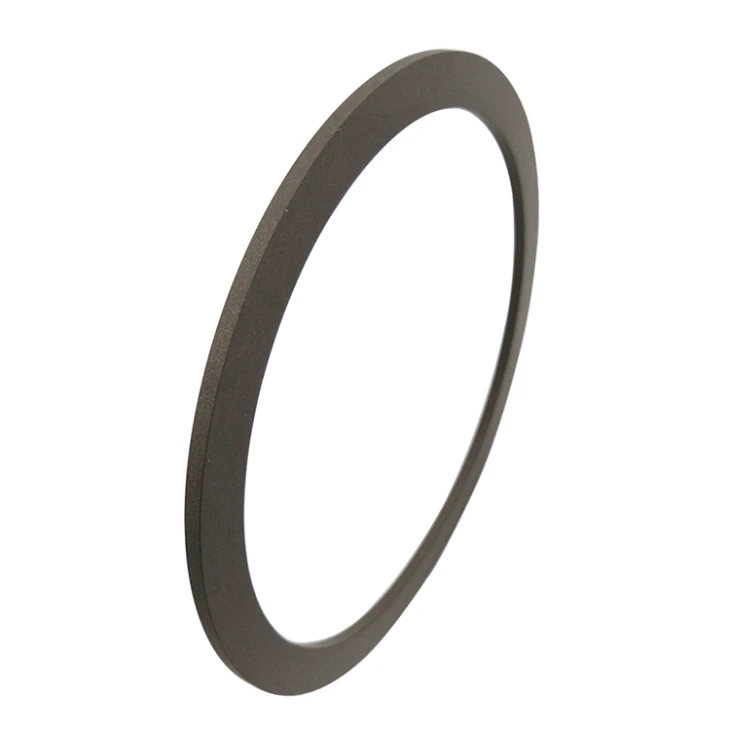

Si su sistema se está calentando o necesita algo que pueda soportar productos químicos agresivos, debe buscar mejores materiales. Mucha gente no se da cuenta de que las juntas tóricas pueden degradarse de dos maneras: hinchándose si absorben el líquido que las rodea, o endureciéndose o quebradizándose si se exponen a demasiado calor. Para aplicaciones hidráulicas de alta temperatura, por ejemplo, es posible que necesite algo como Viton, pero incluso Viton tiene sus límites. ¿Y si estás lidiando con alta presión? Ahí es donde entran los anillos de respaldo: evitan que la junta tórica sobresalga hacia el espacio entre las superficies de contacto. He vinculado nuestros anillos de respaldo de teflón hidráulico BRTAnillos de respaldo de teflón hidráulico BRTantes, y los muchachos confían en ellos para configuraciones de alta presión porque el teflón es súper duradero, resiste la mayoría de los productos químicos y llena esos espacios donde las juntas tóricas pueden aplastarse.
Otro error material que veo: apegarme a juntas tóricas redondas cuando una forma diferente funcionaría mejor. Los anillos X de goma (también llamados anillos cuádruples) cambian las reglas del juego para muchas aplicaciones. Tienen cuatro labios de sellado en lugar de uno, por lo que crean un sello más hermético con menos fricción, lo que significa que se desgastan más lentamente. He tenido clientes que cambiaron a anillos cuádruples de anillo en X de goma.Anillos cuádruples de anillo X de gomay reducir su frecuencia de reemplazo en un 60%; eso no es un argumento de venta, son cifras reales de las personas que hicieron el cambio. Son un poco más caros al principio, pero los ahorros a largo plazo en tiempo de inactividad y reemplazos son enormes.
A continuación, instalación. Lo sé, instalar una junta tórica es simplemente colocarla en una ranura, ¿verdad? Equivocado. He visto a muchachos tirar de las juntas tóricas con unos alicates, estirarlas demasiado para que encajen o saltarse la limpieza de la ranura antes de colocarlas. Todo eso provoca pequeñas muescas o desgarros que se convierten en fugas en cuestión de días. Esta es la regla general que le digo a cada nuevo cliente: tómate tu tiempo. Primero, limpie la ranura a fondo: cualquier suciedad, virutas de metal o residuos de sellos viejos son como papel de lija frotando la junta tórica cada vez que el sistema realiza un ciclo. Utilice un paño suave y alcohol isopropílico (no use cepillos de alambre, pueden dejar pequeños rayones en la ranura que dañan la junta tórica).
Luego, cuando coloques la junta tórica, asegúrate de que no esté torcida. Una junta tórica torcida fallará casi de inmediato porque un lado se estira más que el otro, creando un punto débil. Si lo está instalando en un eje o alrededor de un componente, lubríquelo ligeramente con el lubricante adecuado; no use grasa de uso general, porque algunas grasas descomponen los materiales de las juntas tóricas. Para sistemas hidráulicos, recomendamos un fluido hidráulico compatible o un lubricante a base de silicona que no degrade el caucho o el teflón. Y nunca estire una junta tórica más del 10 % de su circunferencia original; si tiene dificultades para ajustarla, probablemente tenga el tamaño incorrecto o esté haciendo que el proceso sea más difícil de lo necesario.
La presión y el diseño del sistema son la tercera gran pieza del rompecabezas. Incluso si tiene la junta tórica perfecta y la instala correctamente, un sistema mal diseñado la acabará rápidamente. La extrusión (que mencioné antes) es un gran problema con los sistemas de alta presión. Si el espacio entre las dos superficies de contacto (llamado espacio libre) es demasiado grande, la junta tórica será empujada hacia ese espacio cuando aumente la presión, lo que provocará que falten trozos o que falle por completo. Ahí es donde entran nuevamente los anillos de respaldo: encajan en la ranura justo al lado de la junta tórica y bloquean ese espacio, por lo que la junta tórica permanece en su lugar. Nuestros anillos de respaldo hidráulicos de teflón BRTAnillos de respaldo de teflón hidráulico BRTestán hechos para soportar presiones de hasta 10,000 PSI, que es mucho más alta de lo que la mayoría de las juntas tóricas estándar pueden soportar por sí solas.
Otro problema relacionado con la presión es el ciclismo. Si su sistema se enciende y apaga constantemente, o la presión aumenta rápidamente, la junta tórica se flexiona más de lo que lo haría en un sistema estable, lo que provoca fatiga con el tiempo. Para aplicaciones con presión externa (como sellos que están expuestos a presión desde fuera del sistema principal), es posible que las juntas tóricas estándar no resistan porque solo están diseñadas para sellar en una dirección. Ahí es donde entran en juego los sellos axiales energizados por resorte: tienen un resorte metálico en su interior que les brinda flexibilidad adicional para manejar los cambios de presión y mantener un sello hermético, incluso cuando el material de la junta tórica comienza a desgastarse un poco. Consulte nuestros sellos axiales activados por resorte para presión externaSellos axiales activados por resorte para presión externaSi se trata de ese tipo de configuración, las hemos utilizado en bombas industriales y equipos de construcción, y duran entre 2 y 3 veces más que las juntas tóricas normales en esas condiciones exigentes.
El mantenimiento es la última pieza sobre la que duerme la mayoría de la gente. Las juntas tóricas no son piezas que se configuran y se olvidan; es necesario revisarlas periódicamente, especialmente en sistemas que funcionan las 24 horas del día, los 7 días de la semana o que soportan condiciones difíciles. ¿Qué deberías buscar? Grietas, fragilidad, hinchazón o decoloración. Si ve alguno de estos, es hora de reemplazar la junta tórica, incluso si parece que todavía está funcionando. Además, vigile el líquido de su sistema: si el líquido está sucio, contaminado o es del tipo incorrecto, puede romper la junta tórica de adentro hacia afuera. Cambiar el fluido hidráulico a tiempo y usar el fluido adecuado para su sistema prolongará mucho la vida útil de la junta tórica.
Algunos clientes me han dicho que reemplazar las juntas tóricas cada 3 meses es simplemente “parte del trabajo”, pero eso no es cierto. Con el material adecuado, una instalación correcta, un diseño de sistema adecuado y un mantenimiento regular, las juntas tóricas pueden durar de 2 a 5 años, incluso en entornos industriales exigentes. Un cliente nuestro en la industria agrícola cambió a juntas tóricas de nitrilo para los sistemas hidráulicos de su tractor hace unos años, pero tenía que reemplazarlas cada 6 meses debido al calor y los residuos de fertilizantes. Les sugerimos que cambiaran a juntas tóricas de Viton y agregaran nuestras juntas tóricas de respaldo de teflón, ajustaran su programa de mantenimiento para limpiar las ranuras en cada cambio de aceite y ahora esas juntas tóricas duran 2 años. Eso es un aumento de 4 veces en la vida útil; no hay ciencia espacial, solo se presta atención a los detalles.
Al final del día, el rendimiento a largo plazo de la junta tórica no se trata de obtener la pieza más barata o el material más caro; se trata de hacer coincidir la pieza con su aplicación específica, realizar la instalación correcta y cuidar el sistema que la rodea. Si no está seguro de qué junta tórica es mejor para sus necesidades, o si ha estado lidiando con fallas repetidas y desea solucionarlo definitivamente, comuníquese con nuestro equipo. No solo vendemos juntas tóricas: hemos ayudado a cientos de clientes a solucionar problemas de sellos y a encontrar piezas que se ajusten exactamente a su configuración. Tenemos todo desde estándar.Anillos tóricos de caucho de nitrilopara uso general hasta sellos especializados como nuestroSellos estáticos hidráulicospara aplicaciones estacionarias, por lo que podemos ayudarlo en cualquier tarea en la que esté trabajando. No permita que las juntas tóricas en mal estado limiten sus operaciones; trabajemos juntos para que esos sellos duren todo el tiempo que deberían.
Referencias
- Sellos de junta tórica: selección, instalación y mantenimiento – Sociedad de Tribólogos e Ingenieros de Lubricación (STLE)
- Resistencia a la extrusión en sellos elastoméricos - Revista de tecnología de fluidos hidráulicos, 2021
- Rendimiento de los sellos poliméricos bajo carga cíclica de alta presión - Ingeniería y ciencia de polímeros, 2019
- Guía de sellos activados por resorte para aplicaciones industriales – Seal Technology Association (STA)
