Método de instalación de sellos combinados para cilindros hidráulicos
El usuario final del cilindro hidráulico está preocupado por si el cilindro hidráulico tiene un fenómeno de fuga, y la calidad de montaje del sello determina directamente la calidad del rendimiento del sellado del cilindro hidráulico. Dado que el material de sellado principal del cilindro hidráulico es principalmente poliuretano, la dureza del miembro de sellado obviamente se mejora, y el uso del miembro de sellado combinado presenta nuevos desafíos para el ensamblaje del sello del cilindro hidráulico.
El montaje incorrecto puede dañar fácilmente el sello, causando una fuga del cilindro hidráulico. Por lo tanto, es necesario comprender el proceso de ensamblaje del sello combinado.

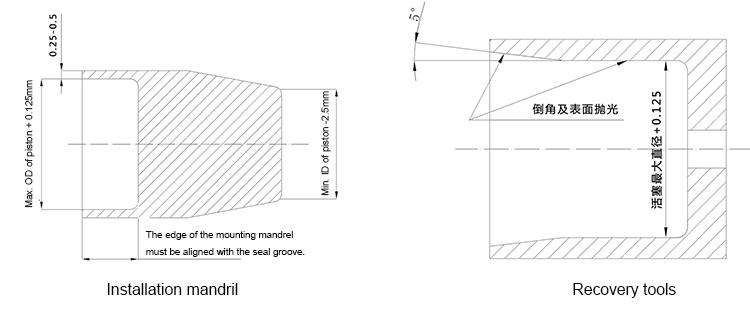

1. Herramientas de instalación
2. Método de instalación de los sellos de combinación

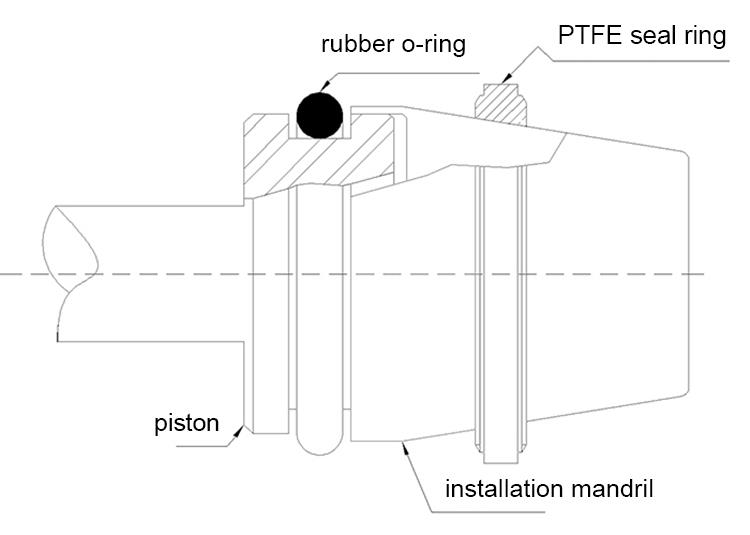

La imagen muestra las instrucciones de ensamblaje para el sellado del pistón, como los sellos giratorios del pistón , los anillos del émbolo . La herramienta de montaje utilizada está de acuerdo con la herramienta de instalación de la figura anterior.
Para los pasos de instalación específicos, consulte los siguientes requisitos del proceso de montaje.
1) sellos de combinación de pistón
* Preparaciones
I. Retire todos los bordes afilados y rebabas dentro del área de instalación del sello; |
II. Quite el polvo, las virutas y otras partículas; |
III. No utilice herramientas con bordes afilados; |
IV. Aplique lubricante y grasa al pistón y selle antes del montaje; |
V. Calentar el anillo deslizante a 80 ° C ~ 120 ° C en aceite o agua que será más fácil de moldear e instalar; |
* Pasos para instalar
I. Lubrique y engrase el pistón y el sello antes del montaje; |
II. Coloque la junta tórica en la ranura del pistón; |
III. Instale el mantrel en el pistón; |
IV. El anillo de sellado de PTFE se coloca en el mandril de montaje y se empuja dentro de la ranura del pistón;
V. Retire el mandril del pistón;
VI. Empuje la herramienta de recuperación mientras la empuja, de modo que la herramienta de restauración esté completamente colocada en el exterior del sello, y retire la herramienta de recuperación después de un minuto.
2) sellos de combinación de varilla
La imagen muestra que el ensamblaje se utiliza para sellar el vástago del pistón, como el anillo de paso para el eje, el anillo cuadrado para el eje, el anillo cuadrado del eje, el anillo en U y el anillo de polvo, que se ensamblan De acuerdo con el siguiente procedimiento. Para la manga guía integral, se recomienda. La herramienta de recuperación de la instalación de la página.
1. Preparaciones iguales a los sellos combinados de pistón.
2. pasos de instalación
I. Limpie todas las piezas de la guía, los sellos y las herramientas de recuperación, luego aplique lubricantes; |
II. Coloque la junta tórica (NBR o FKM) en el manguito guía; |
El anillo escalonado se dobla en la forma que se muestra arriba y se coloca en el manguito guía. Después de cargar, presione el anillo de paso con los dedos tanto como sea posible para hacerlo lo más redondo posible; |
4) Empuje la herramienta de restauración que se muestra en la página anterior mientras la empuja en el orificio, luego sáquela durante un minuto y luego retire la herramienta de recuperación.
Lo anterior será la instalación básica de juntas de pistón y vástago.
