Material estandar
NBR o FKM * Otras combinaciones de materiales pueden ser personalizadas Según condiciones de trabajo. |  |
Introducción del producto
GSM es un sello contra el polvo de doble acción que normalmente está hecho de material de caucho NBR, que se utiliza en sistemas hidráulicos generales.
Caracteristicas
Excelente efecto de polvo. Rendimiento de posicionamiento estable Puede soportar diferencias extremas de temperatura Instalación simple |  |
Sugerencia de aplicación
El sello del limpiaparabrisas hidráulico GSM puede evitar que la película de aceite residual se extienda sobre el vástago del pistón, y tiene una función a prueba de rayones para evitar que la suciedad invada.
Condición de uso
Velocidad | Presión | Temperatura | Medios de comunicación | Diámetro suministrado |
1m / s | - | -35 ℃ ~ 200 ℃ | Aceite hidráulico, emulsión y agua. | 15mm-1000mm |
Calidad de la superficie del surco
Rugosidad de la superficie | Rt máx ( μ m) | R a ( μ m) |
Superficie deslizante | * | * |
Base de ranura | ≤6.3 | ≤1.6 |
Flancos de ranura | ≤15 | ≤3 |
* La rugosidad de la superficie de deslizamiento debe coincidir con el elemento de sellado instalado.

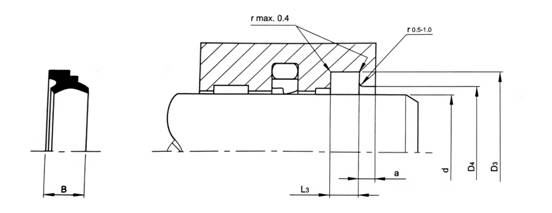

Dibujo técnico
Lista de especificaciones
Parte No. | re | re | H | Parte No. | re | re | H |
GSM0100 | 10 | 18 | 8 | GSM1100 | 110 | 122 | 11 |
GSM0120 | 12 | 20 | 8 | GSM1150 | 115 | 127 | 11 |
GSM0140 | 14 | 22 | 8 | GSM1200 | 120 | 132 | 11 |
GSM0150 | 15 | 23 | 8 | GSM1250 | 125 | 137 | 11 |
GSM0160 | dieciséis | 24 | 8 | GSM1300 | 130 | 142 | 11 |
GSM0180 | 18 | 26 | 8 | GSM1350 | 135 | 147 | 11 |
GSM0200 | 20 | 28 | 8 | GSM1400 | 140 | 152 | 11 |
GSM0220 | 22 | 30 | 8 | GSM1450 | 145 | 162 | 11 |
GSM0240 | 24 | 32 | 8 | GSM1550 | 155 | 167 | 11 |
GSM0280 | 28 | 33 | 8 | GSM1600 | 160 | 172 | 11 |
GSM0300 | 30 | 36 | 8 | GSM1650 | 165 | 177 | 11 |
GSM0320 | 32 | 38 | 8 | GSM1700 | 170 | 182 | 11 |
GSM0350 | 35 | 40 | 8 | GSM1800 | 180 | 192 | 11 |
GSM0360 | 36 | 43 | 8 | GSM1850 | 185 | 197 | 11 |
GSM0370 | 37 | 44 | 8 | GSM1900 | 190 | 202 | 11 |
GSM0380 | 38 | 45 | 8 | GSM2000 | 200 | 212 | 11 |
GSM0400 | 40 | 46 | 8 | GSM2050 | 205 | 220 | 13 |
GSM0420 | 42 | 48 | 8 | GSM2100 | 210 | 225 | 13 |
GSM0450 | 45 | 50 | 8 | GSM2200 | 220 | 235 | 13 |
GSM0460 | 46 | 53 | 8 | GSM2250 | 225 | 240 | 13 |
GSM0480 | 48 | 54 | 8 | GSM2400 | 240 | 255 | 13 |
GSM0500 | 50 | 56 | 8 | GSM2500 | 250 | 265 | 13 |
GSM0520 | 52 | 58 | 8 | GSM2600 | 260 | 275 | 13 |
GSM0550 | 55 | 6063 | 8 | GSM2750 | 275 | 290 | 13 |
GSM0560 | 56 | 64 | 8 | GSM2800 | 280 | 295 | 13 |
GSM0600 | 60 | 68 | 8 | GSM2900 | 290 | 305 | 13 |
GSM0630 | 63 | 71 | 8 | GSM3000 | 300 | 315 | 13 |
GSM0650 | sesenta y cinco | 73 | 8 | GSM3200 | 320 | 335 | 13 |
GSM0680 | 68 | 76 | 8 | GSM3400 | 340 | 355 | 13 |
GSM0700 | 70 | 78 | 8 | GSM3500 | 350 | 365 | 13 |
GSM0750 | 75 | 83 | 8 | GSM3600 | 360 | 375 | 13 |
GSM0800 | 80 | 88 | 8 | GSM3700 | 370 | 385 | 13 |
GSM0850 | 85 | 93 | 8 | GSM3800 | 380 | 395 | 13 |
GSM0900 | 90 | 98 | 8 | GSM4000 | 400 | 415 | 13 |
GSM0950 | 95 | 103 | 8 | GSM4200 | 420 | 435 | 13 |
GSM1000 | 100 | 108 | 8 | GSM4400 | 440 | 455 | 13 |
GSM1050 | 105 | 117 | 11 |
* Especificaciones adicionales a pedido, también suministramos productos para torneado o productos semiacabados.
